Elektrischer Anschluss einer Klimaanlage: Stromkreis, Absicherung und Kabelquerschnitt

Wie eine Klimaanlage elektrisch angeschlossen wird, hängt in erster Linie vom Gerätetyp ab. Bei einer fest installierten Split-Klimaanlage ist zwingend eine Elektrofachkraft gefragt: Innen- und Außengerät werden über einen eigenen, separat abgesicherten 230V-Stromkreis mit FI-Schutzschalter versorgt, und die Verkabelung zwischen beiden Einheiten unterliegt der Normenreihe DIN VDE 0100. Bei einem mobilen Monoblock-Gerät dagegen genügt eine normale Haushaltssteckdose, weil kein fester Elektroanschluss entsteht. Dieser Beitrag konzentriert sich ausschließlich auf die elektrotechnische Seite des Anschlusses – Spannung, Absicherung, FI-Schutz, Kabelquerschnitt und die Frage, wann eine Elektrofachkraft gesetzlich vorgeschrieben ist. Laufende Pflege und Reinigung eines bereits angeschlossenen Geräts sowie die Frage, ob Sie als Mieter oder Wohnungseigentümer überhaupt eine Klimaanlage installieren dürfen, werden hier bewusst ausgeklammert, da es dazu jeweils eigene Grundlagen gibt.

Split-Klimaanlage: Warum ein eigener Stromkreis nötig ist

Eine fest installierte Split-Klimaanlage besteht aus einem Innengerät und einer Außeneinheit, die über Kältemittelleitungen und eine gemeinsame Elektroverbindung miteinander gekoppelt sind. Elektrisch betrachtet handelt es sich dabei um einen einzigen Verbraucher: Das Außengerät enthält den Kompressor und damit den mit Abstand größten Teil der Leistungsaufnahme, während das Innengerät im Wesentlichen Ventilator und Steuerungselektronik beisteuert. Beide Komponenten werden über eine gemeinsame Zuleitung versorgt, die üblicherweise am Außengerät startet oder – je nach Installation – über eine Schaltdose zwischen beiden Einheiten geführt wird.

Warum reicht dafür keine bestehende Steckdose im Wohnzimmer? Der Kompressor eines Split-Geräts zieht beim Anlaufen kurzzeitig ein Vielfaches seines Nennstroms – einen sogenannten Anlaufstrom. Hängt die Klimaanlage an einem Stromkreis, der bereits andere Verbraucher versorgt (Fernseher, Kühlschrank, Beleuchtung), kann dieser Anlaufstrom in Kombination mit der Grundlast des Stromkreises die Absicherung zum Auslösen bringen – und zwar nicht nur einmal, sondern bei jedem Kühlzyklus, da der Kompressor je nach Raumtemperatur mehrfach pro Stunde an- und abschaltet. Ein eigener, ausschließlich der Klimaanlage vorbehaltener Stromkreis verhindert dieses Problem von vornherein und schützt gleichzeitig die übrige Hausinstallation vor Überlastung, wenn mehrere Geräte gleichzeitig laufen.

In der Praxis wird dieser Stromkreis direkt vom Zählerschrank beziehungsweise der Unterverteilung aus neu verlegt. Er endet entweder in einer festen Anschlussdose am Außengerät oder – bei manchen Herstellern vorgesehen – in einem speziellen Trennschalter in unmittelbarer Nähe der Außeneinheit, der ein sicheres Freischalten für spätere Wartungsarbeiten ermöglicht, ohne jedes Mal den Hauptsicherungskasten aufsuchen zu müssen.

Absicherung: 13 bis 20A als Praxisrahmen

Die konkrete Absicherung eines Split-Geräts richtet sich nach dessen elektrischer Leistungsaufnahme, die der Hersteller im Typenschild oder Datenblatt angibt – nicht mit der Kühlleistung in kW zu verwechseln, die deutlich höher liegt, da eine Klimaanlage über die Wärmepumpen-Technik mehr Kühl- beziehungsweise Heizleistung liefert, als sie an elektrischer Leistung aufnimmt. Für gängige Wohnraum-Splitgeräte bewegt sich die Absicherung meist zwischen 13 und 20A, wobei die Elektrofachkraft den genauen Wert anhand von Anlaufstrom, Kabellänge und Herstellerangabe festlegt. Eine zu knapp bemessene Absicherung führt zu wiederholten Auslösungen beim Kompressorstart, eine zu großzügig bemessene Absicherung schützt Kabel und Gerät im Fehlerfall nicht mehr zuverlässig – beides ist kein Bereich, in dem sich Laien an Faustregeln orientieren sollten.

FI-Schutzschalter: Pflicht, aber nicht jeder Typ ist gleich geeignet

Neben der Absicherung gegen Überstrom verlangt der Anschluss einer Klimaanlage zusätzlich einen Fehlerstrom-Schutzschalter, im Alltag meist FI-Schalter oder RCD (Residual Current Device) genannt. Seine Aufgabe ist es, den Stromkreis innerhalb von Millisekunden abzuschalten, sobald ein Teil des Stroms über einen Fehlerpfad abfließt – etwa durch einen beschädigten Kabelmantel oder Feuchtigkeit im Außengerät. Da Klimaanlagen-Außeneinheiten permanent der Witterung ausgesetzt sind, ist dieser Schutz keine Kür, sondern eine sicherheitstechnisch zwingende Voraussetzung.

Für die meisten Split-Klimaanlagen genügt ein FI-Schutzschalter Typ A mit einem Auslösestrom von 30mA. Typ A erkennt sowohl reine Wechselfehlerströme als auch pulsierende Gleichfehlerströme und deckt damit den überwiegenden Teil der in Wohngebäuden vorkommenden Fehlerfälle ab. Ein Typ B – der zusätzlich glatte Gleichfehlerströme erfasst – wird nur dann benötigt, wenn der Gerätehersteller ihn ausdrücklich in der Installationsanleitung vorschreibt. Das betrifft in der Praxis vor allem Geräte mit bestimmten Frequenzumrichtern beziehungsweise Inverter-Technik, bei denen im Fehlerfall glatte Gleichfehlerströme entstehen können, die ein Typ-A-Schalter nicht zuverlässig erkennt. Welcher Schutzschalter-Typ im konkreten Fall erforderlich ist, steht in der technischen Dokumentation des jeweiligen Klimageräts – die Elektrofachkraft gleicht diese Angabe bei der Planung ab, bevor sie den Stromkreis auslegt.

Ein häufiges Missverständnis: Ein bereits vorhandener FI-Schalter für den allgemeinen Haushaltsstromkreis reicht in vielen Fällen nicht automatisch aus. Zum einen ist ein eigener Stromkreis für die Klimaanlage ohnehin empfehlenswert, zum anderen kann es sinnvoll sein, diesen Stromkreis mit einem separaten FI-Schutzschalter auszustatten, damit ein Fehlerfall am Klimagerät nicht gleich den gesamten vorgelagerten Stromkreis mit anderen Verbrauchern lahmlegt. Auch das ist eine Abwägung, die im Rahmen der Fachplanung getroffen wird.

Das Regelwerk: DIN VDE 0100 als Grundlage

Der elektrische Anschluss von Split-Klimaanlagen fällt in Deutschland unter die Normenreihe DIN VDE 0100 – das zentrale Regelwerk für das Errichten von Niederspannungsanlagen bis 1000V. Für die Praxis am Klimagerät sind vor allem drei Teile relevant:

DIN VDE 0100-410 regelt den Schutz gegen elektrischen Schlag und legt fest, wie Personen vor direktem und indirektem Berühren spannungsführender Teile geschützt werden – hierunter fällt auch die bereits erwähnte Pflicht zum FI-Schutzschalter. DIN VDE 0100-420 behandelt den Schutz gegen thermische Auswirkungen, also die Frage, wie verhindert wird, dass eine überlastete oder fehlerhaft verlegte Leitung sich erhitzt und einen Brand auslöst – ein Punkt, der bei Außenleitungen mit Witterungseinfluss besonders relevant ist. DIN VDE 0100-430 schließlich regelt den Schutz bei Überstrom, also die korrekte Dimensionierung von Absicherung und Leitungsquerschnitt zueinander, damit im Fehlerfall die Sicherung auslöst, bevor das Kabel Schaden nimmt.

Für Eigentümer und Mieter bedeutet das im Ergebnis: Die konkrete Auslegung des Stromkreises – welcher Querschnitt, welche Absicherung, welcher FI-Typ – ist kein Ermessensspielraum, sondern folgt einem normativen Regelwerk, das eine Elektrofachkraft bei der Planung anwendet. Eine korrekt nach DIN VDE 0100 ausgeführte Installation ist zudem meist Voraussetzung dafür, dass die Herstellergarantie des Klimageräts im Schadensfall greift, da viele Hersteller in ihren Garantiebedingungen ausdrücklich eine normgerechte Elektroinstallation voraussetzen.

Kabelquerschnitt: Welche Leitung für welche Leistung

Der passende Kabelquerschnitt zwischen Zählerschrank beziehungsweise Unterverteilung und Außengerät hängt von zwei Faktoren ab: der elektrischen Leistungsaufnahme des Klimageräts und der Länge der Leitungsstrecke. Als grober Praxisrichtwert gilt: Bis zu einer elektrischen Leistungsaufnahme von etwa 2,5kW reicht in vielen Fällen ein Kabel mit 3×1,5mm² Querschnitt, abgesichert mit 13 bis 16A. Dieser Wert eignet sich als erste Orientierung für gängige Single-Split-Geräte in Wohnräumen mittlerer Größe.

Zwei Situationen erfordern jedoch eine gesonderte fachliche Auslegung und damit gegebenenfalls einen größeren Querschnitt:

Erstens eine höhere Leistungsaufnahme, etwa bei größeren Splitgeräten, Multi-Split-Anlagen mit mehreren Innengeräten an einer Außeneinheit oder bei Geräten mit zusätzlicher Heizfunktion, die im Winterbetrieb stärker beansprucht werden. Zweitens eine lange Leitungsstrecke, insbesondere ab etwa 15 Metern zwischen Verteilung und Außengerät: Je länger ein Kabel ist, desto größer wird der Spannungsabfall über die Leitung, was bei zu knapp bemessenem Querschnitt zu Leistungsverlusten und im Extremfall zu unzulässiger Erwärmung führen kann. In beiden Fällen berechnet die Elektrofachkraft den erforderlichen Querschnitt individuell, statt sich auf einen pauschalen Richtwert zu verlassen – Faktoren wie Verlegeart (auf Putz, unter Putz, im Kabelkanal), Umgebungstemperatur und Häufung mit anderen Leitungen fließen zusätzlich in die Berechnung ein.

Wichtig für die Bauplanung: Wird die Kabeltrasse ohnehin im Rahmen von Renovierungsarbeiten neu verlegt, lohnt es sich, großzügiger zu dimensionieren, als der aktuelle Bedarf verlangt – ein Wechsel zu einem leistungsstärkeren Klimagerät oder eine spätere Multi-Split-Erweiterung lässt sich dann realisieren, ohne die Leitung erneut aufstemmen zu müssen.

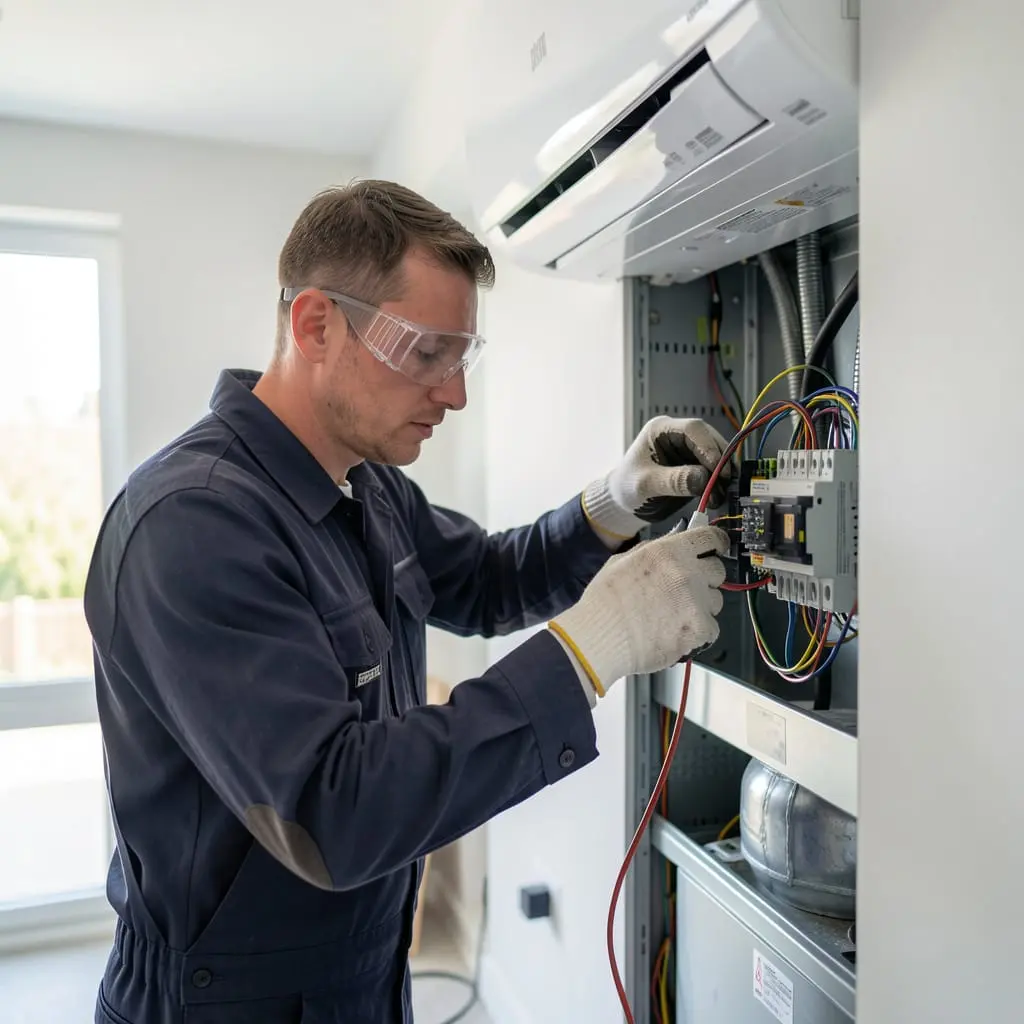

Warum der Fest-Anschluss nur eine Elektrofachkraft ausführen darf

Für den elektrischen Anschluss einer fest installierten Klimaanlage gilt in Deutschland eine klare rechtliche Grenze: Die DGUV Vorschrift 3 (früher als BGV A3 bekannt) schreibt vor, dass elektrische Anlagen und Betriebsmittel nur von einer Elektrofachkraft oder unter deren fachlicher Leitung und Aufsicht errichtet, geändert und instand gehalten werden dürfen. Das betrifft konkret die Verkabelung zwischen Innen- und Außengerät, den Anschluss an den Zählerschrank, die Auswahl und Montage von Sicherungsautomat und FI-Schutzschalter sowie die abschließende Prüfung der gesamten Installation.

Eine Elektrofachkraft ist dabei nicht einfach jemand mit handwerklichem Geschick, sondern eine Person mit einer einschlägigen elektrotechnischen Ausbildung, praktischer Erfahrung und der Kenntnis der relevanten Normen – häufig ein Elektroinstallateur, Elektroniker für Energie- und Gebäudetechnik oder ein Kälte-Klima-Techniker mit entsprechender Zusatzqualifikation für den Elektroteil.

Wer den Fest-Anschluss in Eigenregie vornimmt, riskiert mehr als nur eine fehlerhafte Installation:

Bei einem Brand- oder Personenschaden, der auf eine nicht fachgerecht ausgeführte Elektroinstallation zurückgeht, kann die Gebäude- oder Hausratversicherung die Leistung verweigern, da die Installation nicht den anerkannten Regeln der Technik entspricht. Zusätzlich erlischt in vielen Fällen die Herstellergarantie des Klimageräts, wenn der Elektroanschluss nachweislich nicht von einer Fachkraft ausgeführt wurde. Und nicht zuletzt bleibt das reine Sicherheitsrisiko bestehen: Fehler an spannungsführenden Leitungen im Außenbereich, die dauerhaft Wind und Wetter ausgesetzt sind, zeigen sich oft nicht sofort, sondern erst Monate oder Jahre später als schleichender Isolationsschaden.

Klar abzugrenzen von der Elektroinstallation ist der Kältemittelkreislauf zwischen Innen- und Außengerät: Das Befüllen und Evakuieren der Kältemittelleitungen – die sogenannte Vakuumierung – ist ein eigenständiger, ebenfalls fachlich gebundener Arbeitsschritt, der unabhängig von der Elektroinstallation erfolgt und eigene Kenntnisse in der Kältetechnik erfordert. Wie dieser Schritt im Detail abläuft, erklärt der Beitrag Vakuumierung erklären.

Mobile Monoblock-Geräte: Die Ausnahme ohne Elektrofachkraft

Deutlich einfacher liegt der Fall bei mobilen Monoblock-Klimageräten. Diese Geräte stehen frei im Raum, werden über einen Abluftschlauch nach draußen entlüftet und benötigen weder ein fest montiertes Außengerät noch eine Wanddurchführung für Kältemittelleitungen. Elektrisch betrachtet handelt es sich damit um ein gewöhnliches Haushaltsgerät: Der Anschluss erfolgt über eine normale Schutzkontaktsteckdose, die in aller Regel bereits mit 16A abgesichert ist – ohne dass dafür eine neue Leitung verlegt oder eine Elektrofachkraft hinzugezogen werden muss.

Das bedeutet allerdings nicht, dass elektrische Grundregeln bei Monoblock-Geräten keine Rolle spielen. Wer ein leistungsstarkes Monoblock-Gerät gemeinsam mit anderen Verbrauchern – etwa einem weiteren Klimagerät, einer Mikrowelle oder einem Heizlüfter – an derselben Steckdosenleiste oder demselben Stromkreis betreibt, kann trotzdem die Absicherung des vorhandenen Stromkreises überlasten und eine Sicherung zum Auslösen bringen. Ein Verlängerungskabel auf einer aufgerollten Kabeltrommel ist zudem keine gute Idee: Bei voller Geräteleistung über längere Zeit kann sich das aufgerollte Kabel spürbar erwärmen, weil die Wärme im Inneren der Rolle schlechter abgeführt wird. Auch wenn hier keine Elektrofachkraft gesetzlich vorgeschrieben ist, lohnt sich also ein Blick darauf, welche Steckdose bereits durch andere Geräte im Haushalt beansprucht wird.

Split versus Monoblock: Der Elektro-Anschluss im Vergleich

Die beiden Gerätetypen unterscheiden sich beim elektrischen Anschluss grundlegend, und diese Differenz ist letztlich der entscheidende praktische Unterschied zwischen beiden Lösungen. Ein Split-Gerät braucht einen eigenen, fachgerecht dimensionierten Stromkreis mit passender Absicherung und FI-Schutzschalter, dessen Errichtung ausschließlich einer Elektrofachkraft vorbehalten ist – dafür bietet es im Gegenzug eine deutlich höhere Kühlleistung bei vergleichsweise niedrigerem Stromverbrauch, weil der Kompressor außerhalb des Wohnraums arbeitet und die Wärmepumpen-Technik effizienter nutzt. Ein Monoblock-Gerät kommt ohne festen Elektroanschluss aus und lässt sich noch am selben Tag in Betrieb nehmen, bezahlt diese Einfachheit aber mit einer spürbar geringeren Effizienz, weil warme Abluft über den Schlauch mühsam nach draußen geführt wird und gleichzeitig durch Fensterspalten wieder warme Außenluft nachströmt.

Wer vor der Entscheidung zwischen beiden Varianten steht, sollte die elektrische Seite deshalb nicht isoliert betrachten, sondern gemeinsam mit der baulichen Situation bewerten: Ist ohnehin eine Renovierung geplant, bei der neue Leitungen verlegt werden, relativiert sich der Mehraufwand für den Split-Anschluss erheblich. Steht dagegen eine schnelle, unkomplizierte Lösung für eine einzelne Sommersaison im Vordergrund, spielt die einfache Steckdosenlösung des Monoblock-Geräts ihre Stärke aus.

Was Sie vor dem Termin der Elektrofachkraft klären können

Auch wenn die eigentliche Elektroinstallation zwingend Fachkräften vorbehalten bleibt, lässt sich der Ablauf mit ein paar Vorbereitungen spürbar beschleunigen. Ein Blick in den Zählerschrank zeigt, ob dort noch Platz für einen zusätzlichen Sicherungsautomaten und gegebenenfalls einen eigenen FI-Schutzschalter vorhanden ist – bei älteren, bereits voll belegten Verteilungen kann sonst zusätzlich eine Erweiterung des Zählerschranks nötig werden, was die Elektrofachkraft frühzeitig einplanen sollte. Ebenfalls hilfreich ist es, das Datenblatt des gewünschten Klimageräts bereits vor dem Beratungstermin bereitzuhalten, da dort Angaben zur elektrischen Leistungsaufnahme und – falls vorgeschrieben – zum benötigten FI-Typ stehen.

Sinnvoll ist außerdem, die geplante Position der Außeneinheit bereits grob festzulegen, da die Länge der Leitungsstrecke direkt in die Berechnung des Kabelquerschnitts einfließt. Wird die Außeneinheit beispielsweise auf einem Flachdach oder in größerer Entfernung vom Zählerschrank montiert, kann dies den erforderlichen Querschnitt erhöhen und sollte deshalb möglichst früh mit der Elektrofachkraft besprochen werden, statt es erst am Installationstag festzustellen.

Fazit

Der elektrische Anschluss trennt bei Klimaanlagen deutlicher als jeder andere Aspekt zwischen zwei Welten: Bei einer fest installierten Split-Anlage ist er ein normgebundener, ausschließlich Elektrofachkräften vorbehaltener Vorgang mit eigenem Stromkreis, passender Absicherung, FI-Schutzschalter und korrekt dimensioniertem Kabelquerschnitt nach DIN VDE 0100. Bei einem mobilen Monoblock-Gerät reduziert sich derselbe Schritt auf das Einstecken in eine normale Steckdose. Wer sich für ein Split-Gerät entscheidet, sollte die Elektrofachkraft frühzeitig in die Planung einbeziehen – nicht nur wegen der gesetzlichen Vorgaben, sondern weil eine sauber dimensionierte Installation über Jahre hinweg zuverlässig und sicher arbeitet, ohne durch wiederholt auslösende Sicherungen oder spätere Garantiestreitigkeiten aufzufallen.

Quellen

Angaben zur Stromkreis-Dimensionierung, zur Absicherung und zum Kabelquerschnitt basieren auf Fachforen zur Elektroinstallation, darunter das Akkudoktor-Forum. Angaben zum FI-Schutzschalter und zu den Vorgaben für Typ A und Typ B stammen ebenfalls aus einschlägigen Fachforen zur Elektroinstallation. Die Einordnung der Normenreihe DIN VDE 0100 orientiert sich an den Angaben der DKE (Deutsche Kommission Elektrotechnik). Die Pflicht zur Ausführung durch eine Elektrofachkraft nach DGUV Vorschrift 3 basiert auf Angaben von Kälte-Klima-Fachbetrieben. Angaben zum Anschluss mobiler Monoblock-Geräte beruhen auf allgemeinem Fachwissen zu dieser Geräteklasse.

Fachautor

Thomas Schneider

HVAC-Techniker

Erfahrener Klimatechniker mit Schwerpunkt auf Installation, Wartung und Optimierung moderner Klimaanlagen.
