Die beste Position für das Innengerät der Klimaanlage: Höhe, Abstand und Fehler vermeiden
- Zur Decke muss ein Mindestabstand von 15 cm eingehalten werden, damit der Luftstrom nicht behindert wird und die kühle Luft den Raum gut durchströmt.
- Die Wand für die Montage muss tragfähig sein (z. B. Kalksandstein oder Beton); die Montageplatte wird mit der Wasserwaage exakt waagerecht ausgerichtet, bevor gebohrt wird.
- Für Kältemittelleitung, Kondensatleitung und Anschlusskabel ist eine Kernbohrung durch die Wand zum Außengerät nötig – die Position so wählen, dass dieser Leitungsweg möglichst kurz und gerade verläuft.
- Direkte Sonneneinstrahlung auf den Temperaturfühler und die Nähe zu Fernsehern, Routern oder anderen Wärmequellen verfälschen die Regelung und sollten vermieden werden.
- Die Kondensatleitung braucht ein durchgehendes Gefälle zum Ablauf, sonst staut sich Wasser im Gerät und tropft irgendwann aus dem Gehäuse.

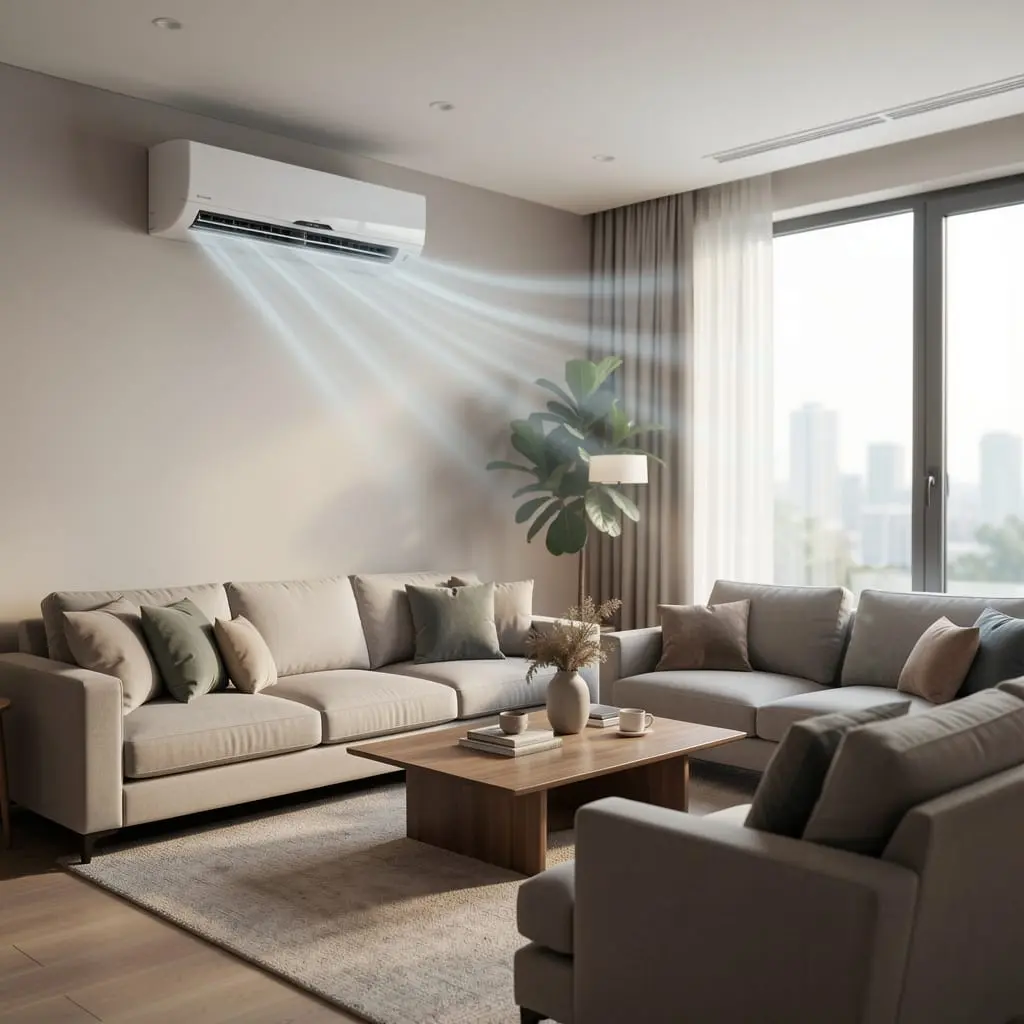

Wo genau soll das Innengerät der Klimaanlage hängen? Diese Frage entscheidet mehr über den späteren Wohnkomfort als die Wahl des Gerätemodells selbst – ein technisch einwandfrei montiertes Gerät an der falschen Stelle kühlt ungleichmäßig, macht sich durch Zugluft unangenehm bemerkbar oder regelt wegen eines fehlplatzierten Temperaturfühlers ständig zu spät nach. Die gute Nachricht: Die wichtigsten Kriterien lassen sich vor der Montage klären, ohne dass dafür ein Fachbetrieb vor Ort sein muss. Dieser Beitrag führt durch die zentralen Anforderungen an Höhe, Abstand, Wandbeschaffenheit und Leitungsführung – und zeigt, welche Standortfehler in der Praxis am häufigsten zu Problemen führen.
Mindestabstand zur Decke: Warum 15 cm die Untergrenze sind
Die erste und wichtigste Vorgabe betrifft den Abstand nach oben: Zwischen der Oberkante des Innengeräts und der Zimmerdecke müssen mindestens 15 cm Platz bleiben. Dieser Abstand ist kein optischer Kompromiss, sondern eine funktionale Notwendigkeit. Das Gerät zieht die Raumluft von oben und teilweise von vorne an, kühlt oder erwärmt sie im Inneren und bläst sie über die Lamellen wieder in den Raum. Sitzt das Gehäuse zu dicht an der Decke, wird genau dieser Ansaugbereich eingeengt – die Luft kann nicht mehr ungehindert nachströmen, der Wärmetauscher arbeitet mit geringerem Durchsatz, und die gekühlte Luft verteilt sich spürbar schlechter im Raum.
In der Praxis bedeutet das: Wer die Montageposition an der Wand markiert, sollte nicht nur an die gewünschte Höhe über dem Boden denken, sondern von der Decke aus rückwärts messen. 15 cm sind dabei die Untergrenze – bei Räumen mit niedrigen Decken oder ungünstig verlaufenden Dachschrägen lohnt sich, wo baulich möglich, etwas mehr Abstand einzuplanen, um dem Luftstrom zusätzlichen Spielraum zu geben. Wird dieser Mindestwert unterschritten, zeigt sich das oft erst im Betrieb: Die Kühlleistung wirkt schwächer, als es die Gerätespezifikation eigentlich verspricht, obwohl technisch alles korrekt angeschlossen ist – der Grund liegt dann meist schlicht in der zu knapp bemessenen Deckenlücke.
Tragfähige Wand und exakte Ausrichtung der Montageplatte
Bevor überhaupt gebohrt wird, muss die gewählte Wand eine grundlegende Voraussetzung erfüllen: Sie muss tragfähig sein. Geeignete Untergründe sind beispielsweise Kalksandstein oder Beton – Materialien, die das Gewicht des Innengeräts inklusive Montageplatte über Jahre hinweg sicher tragen, ohne dass sich die Befestigung im Lauf der Zeit lockert. Leichtbauwände, dünne Trennwände oder erkennbar poröses Mauerwerk sind dagegen kritisch zu prüfen, bevor eine Entscheidung für diese Wand fällt.
Ist die Wand als geeignet bestätigt, folgt der zweite entscheidende Schritt: die exakte Ausrichtung der Montageplatte. Die Platte, an der das Innengerät später eingehängt wird, muss mit der Wasserwaage absolut waagerecht angebracht werden – eine auch nur leicht schräge Platte führt dazu, dass das gesamte Gehäuse minimal kippt, was wiederum die interne Kondensatführung im Gerät stört und im schlimmsten Fall zu Tropfwasser führt, obwohl die Kondensatleitung selbst korrekt verlegt ist.
Wichtig für die spätere Bohrplanung: Die Lochabstände der Halteplatte werden von der Außenkante der Einheit aus gemessen, nicht von der Mitte des Geräts. Wer diesen Bezugspunkt verwechselt, verschiebt am Ende die gesamte Bohrschablone um mehrere Zentimeter – ein Fehler, der sich erst beim Anlegen der fertigen Platte an das Gerät zeigt und dann nur durch erneutes Bohren zu korrigieren ist. Es lohnt sich deshalb, vor dem ersten Bohrloch die Maße der mitgelieferten Montageschablone genau mit dem tatsächlichen Gerät abzugleichen, statt sich allein auf Erfahrungswerte aus früheren Installationen zu verlassen.
Kernbohrung zum Außengerät: Position und Leitungsweg
Zwischen Innen- und Außengerät verlaufen drei Leitungen durch die Wand: die Kältemittelleitung, die Kondensatleitung und das Anschlusskabel. Für alle drei zusammen wird eine einzige Kernbohrung durch die Außenwand gesetzt, meist unmittelbar hinter oder seitlich versetzt zur Montageplatte des Innengeräts.
Bei der Wahl der genauen Bohrposition zählt vor allem ein Kriterium: Der Leitungsweg zum Außengerät sollte möglichst kurz und gerade verlaufen. Jede zusätzliche Biegung der Kältemittelleitung erhöht den Strömungswiderstand im Kreislauf geringfügig, und ein unnötig langer Weg bedeutet mehr Material, mehr Isolierarbeit und mehr potenzielle Schwachstellen an den Verbindungsstellen. Wer schon bei der Wahl der Innengeräteposition mitdenkt, wo später das Außengerät stehen wird, kann die Kernbohrung von vornherein so platzieren, dass die Leitung nahezu auf direktem Weg zur Außenwand-Durchführung gelangt, statt später um Fensterlaibungen, Fallrohre oder Vorbauten herumgeführt werden zu müssen.
Diese Abstimmung zwischen Innen- und Außenposition ist einer der Punkte, die in der Praxis am häufigsten zu spät bedacht werden: Erst wird das Innengerät an einer aus Raumsicht idealen Stelle geplant, und erst danach fällt auf, dass der Weg zur passenden Außenwand einen großen Umweg erfordert. Wer beide Positionen gemeinsam plant, spart sich diesen nachträglichen Kompromiss. Wie die Position des Außengeräts selbst sinnvoll gewählt wird, damit beide Einheiten zusammenpassen, beschreibt der Beitrag Außengerätemontage im Detail.
Durch dieselbe Kernbohrung läuft auch das Anschlusskabel, über das Innen- und Außengerät elektrisch miteinander verbunden werden. Dieser Teil der Installation ist ausschließlich Fachkräften vorbehalten und wird gesondert im Beitrag Elektrischer Anschluss beschrieben – für die Standortwahl des Innengeräts reicht es an dieser Stelle, den Kabelweg gedanklich mit einzuplanen, damit die Kernbohrung alle drei Leitungen gemeinsam und ohne nachträgliche zweite Durchführung aufnehmen kann.
Direkte Sonneneinstrahlung und Wärmequellen meiden
Ein Innengerät misst die Raumtemperatur über einen eingebauten Fühler in unmittelbarer Nähe des Ansaugbereichs. Dieser Fühler reagiert ausschließlich auf die Lufttemperatur an seinem eigenen Standort – nicht auf die tatsächliche Temperatur im restlichen Raum. Genau das macht die Standortwahl in Bezug auf Sonneneinstrahlung und Wärmequellen so wichtig.
Hängt das Gerät an einer Stelle, auf die direkte Sonneneinstrahlung durch ein nahegelegenes Fenster fällt, registriert der Fühler eine höhere Temperatur als im übrigen Raum tatsächlich herrscht. Die Folge: Die Klimaanlage kühlt stärker oder länger, als es für den restlichen Raum eigentlich nötig wäre, was den Energieverbrauch unnötig erhöht und den Raum an anderen Stellen zu stark abkühlen kann. Dasselbe Prinzip gilt für die Nähe zu Fernsehgeräten, Routern, Lampen oder anderen Wärme abgebenden Elektronikgeräten: Auch sie erzeugen lokale Wärmeinseln, die den Fühler zu einer verzerrten Reaktion verleiten.
Als grobe Orientierung gilt deshalb: Der Standort sollte möglichst frei von direkter Sonneneinstrahlung sein und einen spürbaren Abstand zu Wärmequellen sowie zu elektronischen Geräten halten, die selbst empfindlich auf Kondensation oder Luftzug reagieren – etwa Unterhaltungselektronik, die direkt im Kaltluftstrom hängt und dadurch mit Kondenswasserbildung an Anschlüssen reagieren kann. Wer den Fühler an einer möglichst „neutralen“, durchschnittlich temperierten Stelle des Raumes platziert, bekommt die realistischste Grundlage für eine gleichmäßige Regelung.
Freier Luftstrom: Warum Hindernisse vor dem Gerät die Kühlung ausbremsen
Selbst bei perfekter Höhe und Wandwahl kann ein einziger Fehler die gesamte Kühlleistung im Alltag zunichtemachen: ein Hindernis direkt vor dem Luftaustritt. Vorhänge, hohe Möbelstücke, Regale oder Raumteiler, die sich in unmittelbarer Nähe des Geräts befinden, blockieren den ausströmenden Luftstrom und lenken ihn in eine andere Richtung, als das Gerät eigentlich vorsieht.
Das Ergebnis zeigt sich meist schleichend: Ein Teil des Raumes kühlt spürbar ab, während eine andere Ecke – oft die, in der Personen tatsächlich sitzen oder schlafen – kaum vom Luftstrom erreicht wird. Wer das Gerät neu positioniert, sollte deshalb nicht nur auf die Wand, sondern auf den gesamten Raum davor schauen: Steht dort langfristig ein Schrank, ein hohes Regal oder eine Raumteilerwand geplant? Falls ja, lohnt sich, die Geräteposition seitlich zu verschieben oder die vorgesehene Möblierung entsprechend anzupassen, bevor die Montageplatte endgültig fixiert wird.
Ebenso wichtig ist die Ausrichtung des Luftstroms in Bezug auf Sitz- und Liegeflächen. Ein Innengerät, dessen Luftstrom dauerhaft direkt auf ein Bett, ein Sofa oder einen Schreibtischplatz trifft, sorgt selbst bei korrekt eingestellter Temperatur für unangenehme Zugluft. Moderne Geräte lassen sich zwar über Lamellenschwenk und Luftstromrichtung nachträglich anpassen, doch eine von Anfang an durchdachte Position – seitlich versetzt zu Bett oder Sitzbereich statt direkt darüber – erspart diese nachträgliche Feinjustierung fast vollständig.
Türen, Fenster und Raumhöhe: Die richtige Position im Grundriss
Neben Decke und Wandbeschaffenheit spielt auch die Lage im Raum insgesamt eine Rolle. Über Türen oder Fenstern montiert, profitiert das Innengerät häufig von einer besseren Luftverteilung, weil der Luftstrom von dort aus den ganzen Raum überstreichen kann, ohne direkt auf einen festen Sitzplatz zu treffen. Allerdings sollte auch hier der Mindestabstand zur Decke gewahrt bleiben, und der Rahmen von Tür oder Fenster darf den seitlichen Ansaugbereich nicht einengen.
Bei der Wahl zwischen mehreren möglichen Wänden im Raum hilft eine einfache Überlegung: Die Position, von der aus das Gerät den größten Teil des Raumes ohne Umweg über Möbel oder Raumteiler erreichen kann, ist in aller Regel die energetisch effizienteste. Eine zentrale Wand, die dem Raum diagonal gegenüberliegt, verteilt die Luft meist gleichmäßiger als eine Position in einer engen Nische oder unmittelbar neben einer Zimmerecke, in der der Luftstrom schnell auf eine zweite Wand trifft und zurückgeworfen wird.
Kondensatleitung: Durchgehendes Gefälle zum Ablauf einhalten
Neben Kältemittelleitung und Anschlusskabel führt auch die Kondensatleitung durch die Kernbohrung nach draußen oder zu einem internen Abfluss. Diese Leitung transportiert das im Betrieb anfallende Kondenswasser vom Innengerät weg – und das funktioniert nur zuverlässig, wenn die Leitung auf ihrer gesamten Länge ein durchgehendes Gefälle zum Ablauf hat.
Fehlt dieses Gefälle an einer einzigen Stelle – etwa weil die Leitung hinter einer Wandverkleidung kurzzeitig nach oben geführt wird, um ein Hindernis zu umgehen –, bildet sich dort ein Wassersack. Das Kondenswasser staut sich, kann nicht mehr abfließen, und läuft im schlimmsten Fall am Innengerät selbst über oder tropft sichtbar aus dem Gehäuse, obwohl das Gerät technisch einwandfrei arbeitet. Dieser Fehler zeigt sich oft erst Wochen oder Monate nach der Montage, wenn sich genug Wasser angesammelt hat – und ist dann meist nur durch Öffnen der Verkleidung und Neuverlegen des betroffenen Leitungsabschnitts zu beheben.
Wer die Position des Innengeräts festlegt, sollte deshalb bereits mitdenken, wie die Kondensatleitung von dort aus verlaufen wird: Führt der geplante Weg zur Außenwand durchgehend leicht abwärts, oder gibt es auf der Strecke einen Punkt, an dem die Leitung zwangsläufig angehoben werden müsste? Im Zweifel ist es einfacher, die Geräteposition oder den Bohrpunkt geringfügig anzupassen, als nachträglich eine Kondensatpumpe nachzurüsten, um ein von vornherein vermeidbares Gefälleproblem auszugleichen.
Häufige Standortfehler im Überblick
In der Praxis wiederholen sich bei der Innengeräteposition dieselben Fehler immer wieder. Der Abstand zur Decke wird knapper bemessen als die geforderten 15 cm, weil er optisch unauffälliger wirkt. Die Montageplatte wird nach Augenmaß statt mit der Wasserwaage ausgerichtet. Die Kernbohrung wird an der baulich einfachsten Stelle gesetzt, ohne den tatsächlichen Leitungsweg zum Außengerät zu berücksichtigen. Das Gerät hängt in direkter Sonneneinstrahlung oder unmittelbar über einem Fernseher. Vorhänge oder ein später angeschaffter Schrank blockieren den Luftaustritt. Und die Kondensatleitung wird ohne durchgehendes Gefälle verlegt, weil der direkte Weg durch eine tragende Wand versperrt ist.
Jeder dieser Punkte lässt sich vor der eigentlichen Montage klären, wenn die Position nicht nur nach der optisch unauffälligsten Wand, sondern nach diesen technischen Kriterien ausgewählt wird. Der Aufwand dafür liegt vor allem in der Planungsphase – die eigentliche Montage wird dadurch nicht länger, aber deutlich zuverlässiger.
Mehrere Innengeräte in einem Multi-Split-System positionieren
Bei größeren Wohnungen oder Häusern mit mehreren Räumen kommt häufig ein Multi-Split-System zum Einsatz, bei dem ein einziges Außengerät mehrere Innengeräte in unterschiedlichen Zimmern versorgt. Für die Positionierung jedes einzelnen Innengeräts gelten dabei grundsätzlich dieselben Kriterien wie bei einer Einzelanlage – Mindestabstand zur Decke, tragfähige Wand, freier Luftstrom und sonnengeschützter Standort gelten pro Raum unabhängig voneinander.
Ein zusätzlicher Aspekt kommt bei Multi-Split-Anlagen jedoch hinzu: die Gesamtlänge und Anzahl der Leitungswege, die vom einen Außengerät zu den verschiedenen Innengeräten führen. Je nachdem, in welchen Räumen die Innengeräte hängen, ergeben sich unterschiedlich lange Kältemittelleitungen, die alle an derselben Außeneinheit zusammenlaufen. Wer die Positionen aller Innengeräte gemeinsam plant, statt Raum für Raum isoliert zu entscheiden, kann die Leitungsführung im gesamten Gebäude oft deutlich kürzer und übersichtlicher gestalten – etwa indem Räume, die auf derselben Gebäudeseite liegen, auch über eine gemeinsame, kurze Wanddurchführung angebunden werden, statt jede Leitung einzeln und auf unterschiedlichen Wegen durch das Haus zu führen.
Auch bei mehreren Innengeräten in unmittelbarer Nähe zueinander – etwa in einem offenen Wohn-Ess-Bereich – lohnt sich ein Blick darauf, dass sich die Luftströme der einzelnen Geräte nicht gegenseitig stören. Zwei Innengeräte, deren Luftaustritt direkt aufeinander gerichtet ist, können sich in der Praxis gegenseitig in der Regelung beeinflussen, weil jeder Fühler die vom Nachbargerät bereits gekühlte oder erwärmte Luft registriert.
Checkliste vor der Montage des Innengeräts
Vor dem ersten Bohrloch lohnt sich ein kurzer Abgleich: Bleibt zur Decke ein Abstand von mindestens 15 cm? Ist die gewählte Wand tragfähig, etwa aus Kalksandstein oder Beton? Wurde die Montageplatte mit der Wasserwaage exakt waagerecht ausgerichtet und die Lochabstände korrekt von der Außenkante der Einheit gemessen? Liegt die geplante Kernbohrung so, dass der Leitungsweg zum Außengerät kurz und gerade verläuft? Ist der Standort frei von direkter Sonneneinstrahlung und ausreichend entfernt von Fernsehern, Routern oder anderen Wärmequellen? Steht kein Vorhang, Regal oder Möbelstück im Weg des Luftaustritts? Und hat die geplante Kondensatleitung auf ihrer gesamten Strecke ein durchgehendes Gefälle zum Ablauf?
Wer diese sieben Punkte vor der Montage durchgeht, vermeidet die typischen Nachbesserungen, die sonst erst im laufenden Betrieb auffallen – von der schwächelnden Kühlung bis zum tropfenden Gehäuse.
Wie viel Abstand muss das Innengerät zur Decke haben?
Mindestens 15 cm, damit der Luftstrom nicht behindert wird und die kühle Luft den Raum gut durchströmen kann.
Welche Wände eignen sich für die Montage des Innengeräts?
Tragfähige Wände wie Kalksandstein oder Beton. Die Montageplatte wird darauf mit der Wasserwaage waagerecht ausgerichtet, und die Lochabstände werden von der Außenkante der Einheit aus gemessen.
Wie wird die Kernbohrung für die Leitungen zum Außengerät geplant?
Für Kältemittelleitung, Kondensatleitung und Anschlusskabel wird eine gemeinsame Kernbohrung durch die Wand gesetzt. Die Position sollte so gewählt werden, dass der Leitungsweg zum Außengerät möglichst kurz und gerade verläuft.
Warum sollte das Innengerät nicht in direkter Sonneneinstrahlung hängen?
Weil der eingebaute Temperaturfühler dann eine höhere Temperatur misst, als im restlichen Raum tatsächlich herrscht, wodurch das Gerät stärker oder länger kühlt als eigentlich nötig.
Warum sollte das Innengerät nicht in der Nähe eines Fernsehers oder Routers montiert werden?
Weil solche Geräte lokale Wärme abgeben, die den Temperaturfühler des Innengeräts verzerrt und zu einer ungenauen Regelung führt.
Was passiert, wenn Möbel oder Vorhänge vor dem Luftaustritt stehen?
Der Luftstrom wird blockiert oder umgeleitet, sodass ein Teil des Raumes kaum gekühlt wird, während eine andere Zone übermäßig abkühlt.
Warum braucht die Kondensatleitung ein durchgehendes Gefälle?
Ohne durchgehendes Gefälle zum Ablauf bildet sich ein Wassersack in der Leitung, der das Kondenswasser zurückstaut. Das Wasser kann dann am Gerät überlaufen oder aus dem Gehäuse tropfen.
Ist eine Position über einer Tür oder einem Fenster empfehlenswert?
Ja, sofern der Mindestabstand zur Decke eingehalten wird und der Rahmen den seitlichen Ansaugbereich nicht einengt, verteilt sich der Luftstrom von dort oft gleichmäßiger über den Raum.
Quellen
Die Angabe zum Mindestabstand von 15 cm zur Decke basiert auf Herstellerangaben von Viessmann sowie auf einem dokumentierten Praxisbeispiel einer Split-Klimaanlagen-Installation. Die Vorgaben zur Tragfähigkeit der Wand, zur Ausrichtung der Montageplatte und zur Messung der Lochabstände von der Außenkante der Einheit sowie die Empfehlung zur Positionierung der Kernbohrung für einen kurzen, geraden Leitungsweg zum Außengerät stammen aus demselben dokumentierten Installationsbeispiel.
